SUS304半岛5.0官网
日本SUS系列奥氏体半岛5.0官网 金相组织，组织特征为奥氏体型，相似品牌是美国的304
1、名称：304半岛5.0官网
2、国标：0Cr18Ni9
3、执行标准：日本JIS标准

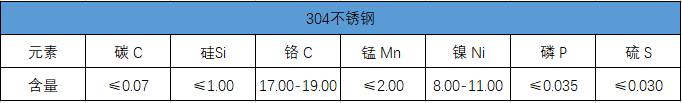

4、SUS304半岛5.0官网 化学成分
5、SUS304半岛5.0官网 用途
家庭用品、橱柜、室内管线、热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、农业、船舶部件。
6、SUS304热处理规范：固溶1010～1150℃快冷。
7、SUS304半岛5.0官网 特性
（1）具有良好的耐蚀性、耐热性、低温强度和机械性能，冲压弯曲等热加工性好，无热处理硬化现象，无磁性。
（2）SUS304半岛5.0官网 力学性能
屈服强度（N/mm2）≥205 ；抗拉强度 ≥520 ；延伸率（%）≥40；硬度HB ≤187 HRB≤90 HV ≤200
密度7.93 g?cm-3；比热c（20℃）0.502 J?（g?C）-1；热导率λ/W（m?℃）-1 （在下列温度/℃）
20 100 500 2.1 16.3 21.4
线胀系数α/（10-6/℃） （在下列温度间/℃）
20～100 20～200 20～300 20～400
6.0 16.8 17.5 18.1
电阻率0.73 Ω？mm2?m-1
熔点 1398～1420℃
8、SUS304半岛5.0官网 热处理：
（1）固溶处理；其目的是使碳化物充分溶解并在常温下保留在奥氏体中，从而在常温下获单相奥氏体组织，使钢具有的耐腐蚀性能。
固溶处理的加热温度一般均较高，在1050-1100C之间，并按含碳量的高低作适当调整。由于18-8半岛5.0官网 导热性很差，不仅要通过预热后再进行淬火加热，而且在固溶处理（淬火加热）时的保温时间要长。固溶处理时，要特别注意防止增碳。因为增碳将会增加18-8钢的晶间腐蚀倾向。
冷却介质，一般采用清水。固溶处理后的组织一般是单相奥氏体，但对含有钛、铌、钼的半岛5.0官网 ，尤其当是铸件时，还含有少量的铁素体。固溶处理后的硬度一般在135HBS左右。
冷却介质，一般采用清水。固溶处理后的组织一般是单相奥氏体，但对含有钛、铌、钼的半岛5.0官网 ，尤其当是铸件时，还含有少量的铁素体。固溶处理后的硬度一般在135HBS左右。
（2）除应力退火；为了消除冷加工后的残余应力，处理在较低的温度下进行。一般加热至250-425C，经常采用的是300-350C。对于不含钛或铌的钢不应超过450C，以免析出碳化铬而引起晶间腐蚀。
为了消除焊接后的残余应力，消除钢对应力腐蚀的敏感性，处理一般在较高的温度下进行。加热温度一般不低于850C。冷却方式，对于含有钛或铌的钢可直接在空气中冷？却；对于不含有钛或铌的钢应水冷至500C以后再在空气中冷却。
（3）稳定化处理；为了防止钛和铌的奥氏体半岛5.0官网 在焊接或固溶处理时，由于TiC和NbC减少而引起耐晶间腐蚀性能降低，需将这种半岛5.0官网 加热到一定温度后 （该温度使铬的碳化物完全溶于奥氏体，而TiC和NbC只部分溶解）再缓冷。在冷却过程中，使钢中的碳充分地与钛和铌化合，析出稳定的TiC和NbC，而不析出铬的碳化物，从而消除18-8奥氏体半岛5.0官网 的晶间腐蚀倾向，这种处理过程称之为稳定化处理。
18-8半岛5.0官网 稳定化退火，一般是加热到850-880C，保温2-6h，随后进行空冷或炉冷。
SUS304半岛5.0官网 价格
万利钢优势
原文标题：SUS304半岛5.0官网
上一篇：SUS316半岛5.0官网
下一篇：SUS430半岛5.0官网
